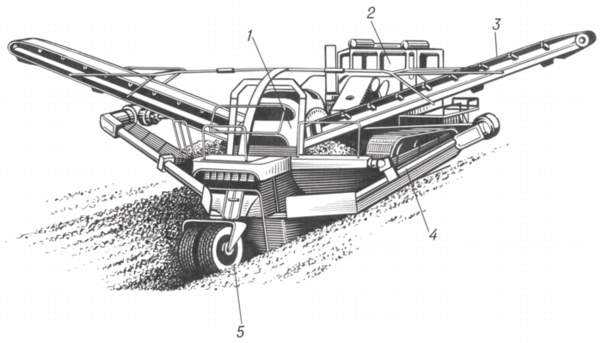

Экскаватор-каналокопатель ЭТР-206А.

Экскаватор-каналокопатель ЭТР-206А:
1 — ротор;
2 — тягач;
3 — конвейер;
4 — шнековый откосник;
5 — задняя опора.

каналокопа́тель, орудие или машина для рытья мелиоративных каналов. К. перемещает грунт в сторону, образуя дамбы (кавальеры), или разбрасывает его тонким слоем по прилегающей к каналу площади. Различают К. с активными (фрезерные, шнекороторные), пассивными (плужные) и комбинированными (плужнороторные) рабочими органами. У двухфрезерного К. рабочий орган состоит из двух дисковых конусных фрез, на торцах которых установлены ножи для разработки грунта, а на внутренней конической поверхности—лопатки для его удаления. Вращаясь снизу вверх, фрезы прорезают узкие щели вдоль откосов, в средней части канала грунт обрушивается на фрезы, измельчается и отбрасывается лопатками по обе стороны на расстояние до 10 м. У шнекороторных экскаваторов-каналокопателей (например, ЭТР-206) рабочий орган состоит из ротора и двух конических шнеков. Ковшами ротора разбрасывается грунт средней части канала, наклонными шнеками — грунт вдоль откоса. Оставшаяся часть грунта обрушивается, перемещается шнеками к ковшам ротора, которыми подаётся на два ленточных транспортёра, и отваливается в дамбы и кавальеры. Плужный К. имеет плоский сменный лемех, подъёмно-отвальные поверхности для подрезания, подъёма и перемещения грунта, Плужно-роторный К. (например, МК-17) состоит из рамы с отвалом, блока трансмиссии с ротором, кожуха и гидросистемы управления. Вращаясь снизу вверх, ротор разрабатывает один откос и часть сечения канала и удаляет весь грунт в дамбу; пассивным отвалом подрезается оставшаяся часть грунта и перемещается к ротору. Техническую характеристику К. см. в таблице.

Техническая характеристика каналокопателей

 Марки
МК-16МК-19ЭТР-125АЭТР-153ЭТР-206АЭТР-208ЭТР-207МК-17
Тип рабочего органаплужный двухфрезерныйшнекороторныйплужно-роторный
Базовый тракторТ-130Г-1Т-4А

Т-130Г-1

Т-130-Г-3Т-130Г-3Т-130Гмелиоративное шассиТ-130ГДТ-75Б
Мощность, кВт11855-11810310311822011855
Профиль каналатрапецеидальныйпараболическийтрапецеидальныйпараболическийтрапецеидальный
Глубина канала, м0,50,51,81,52,02,52,00,5
Ширина канала по дну, м0,60,40,253,5 по верху0,8—1,51,0—2,05,16 по верху0,35
Заложение откосов (профиль сечения)1:11:11:1Парабола (Y=0,49x2)1:1,25:1:21:5—1:2Парабола (Y=0,3x2)1:1
Производительность, м310001000300350300560318120


Сельское хозяйство. Большой энциклопедический словарь. - М.: Большая Российская энциклопедия. . 1998.
